靶式（挡板式）流量开关用于检测单向或双向流动的空气、油和水，介质内不应有缠绕性杂物。当流体流过管道时，挡板偏转，通过调整调节螺栓，使单刀双掷微动开关在设定流量上动作，输出开关信号；双向检测时，挡板偏移推动磁性模块上移，驱动开关模块动作。用于检测单向流动的空气和水，水内不应有缠绕性杂物。当流体按指示方向流过管道时，挡板偏转，通过调整调解螺栓，使单刀双掷微动开关在设定流量上动作，输出开关信号。设定流量范围大、调整方便广泛用于水、气、油等介质测量。

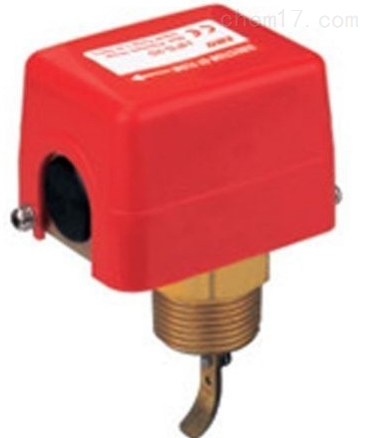

靶式流量开关   SY-WK-01工作原理



靶式（挡板式）流量开关用于检测单向或双向流动的空气、油和水，介质内不应有缠绕性杂物。当流体流过管道时，挡板偏转，通过调整调节螺栓，使单刀双掷微动开关在设定流量上动作，输出开关信号；双向检测时，挡板偏移推动磁性模块上移，驱动开关模块动作。用于检测单向流动的空气和水，水内不应有缠绕性杂物。当流体按指示方向流过管道时，挡板偏转，通过调整调解螺栓，使单刀双掷微动开关在设定流量上动作，输出开关信号。设定流量范围大、调整方便广泛用于水、气、油等介质测量。

靶式流量开关   SY-WK-01常见问题

1、 由于直管段短，仪表不能正常工作。如果仪表带指针显示，表针有振动。

2、 管道中虽然有水，但是不流动，怀疑仪表灵敏度低。

3、 多支路中安装流量开关，由于管路中有阀、转弯、法兰连接处密封垫安装不正、是否放空（负载轻重）以及由于支路非对称分布，所以各支路互相争水，各支路流量分配不可能均匀，但使用者总是认为各支路流量相等，因而错误地认为仪表显示不正确，即判断错误。

4、 管道中流体振动和有二次流，有大量空气。、

5、 由于微动开关本身有死区，即流量自小到大和流量自大到小，所需要流量不同。如果死区太大，于是在下限报警时，仪表启动流动没超过这个死区，仪表不能投入工作，而实现不了下限报警，启动流量=死区+下限报警值。

6、 小流量开关：由于流量小，所以传感器受到的作用力小，此时流量开关自己所消耗的能量不可忽视。某些开关虽然在现场中能调到小信号报警，这是不可靠的。对于小流量开关，必须从原理上就应能适应小流量，小信号报警是设定结果，不是人为调出来的。
