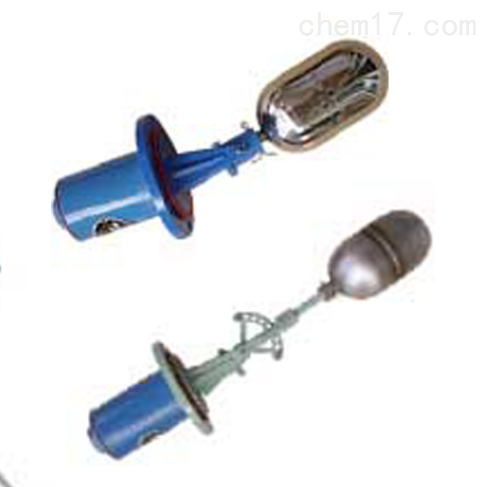

一、液位开关UQK-02结构原理　　 UQK-01、02、03浮球液位控制器使用说明书　　UQK浮球液位控制器由浮球组件、行程开关组件及外壳组成。　　一对板性械拆的磁钢分别安装在浮球端部和行程开关组件上。当浮球在动作界限内随液位变化而上下升降时，其端部的磁钢也随之上下摆动，通过非导磁的外壳推动行程开关组件上的磁钢运动，从而使输出的触点相应接通或断开，控制后信号装置发出光或声的信号。　　当液位升降时，只有其处于动作界限上、下两个板限位置时，输出触点才会接通或断开，而在升降过程中无任何信号产生。　　 UQK-01、02、03浮球液位控制器使用说明书　　控制器的浮球用1Gr18Ni9Ti不锈钢制成。用户需其它材料如铜或其它材料与本公司协商。　　控制器的浮球组件与行程开关组件是互为隔离的，从而避免了一般液位仪表容易渗漏等缺陷。二、液位开关UQK-02主要技术指标　　1、型号与规格　　型号 动作界限（mm） 整定方式 安装方式　　UQK—01 10 不可调节 水平　　UQK—02 25~550 有级调整 水平　　UQK—03 8~1000 无级调整 垂直　　2、工作压力：1.6Mpa　　 UQK-01、02、03浮球液位控制器使用说明书　　3、介质温度：85℃　　4、输出触点容量：220V~380VAC8A　　5、重量：1.2~2Kg　三、安装与使用　　1、外形尺寸　　2、安装方式　　UQK—01型和UQK—02型液位控制器为水平方向安装，安装时注意出线螺孔方向必须向下。　　UQK—03型液位控制器为垂直方向安装。　　UQK型浮球液位控制器外壳采用非标准凸面安装法兰，用户安装时应根据图一法兰尺寸配置相 应的下法兰。　　3﹑调整方式　　 UQK-01、02、03浮球液位控制器使用说明书　　UQK—02型浮球液位控制器动作范围的调整方式为有级可调，通过调节位于扇型杠杆的上、下二只定位螺钉相对位置改变浮球摆动角既可调整动作范围，或拆开口销换不同长度的连杆以改变浮球摆动半径来达到调整。　　UQK—03型浮球液位控制器动作范围的调整方式为无级可调，通过改变浮球导向杆上、下二定位圈的相对位置来达到。四、定货须知：产品型号、名称、规格。
